1、设电压 u 初相角为 0°，则电容电流 i2 相角超前两端电压 u 九十度；

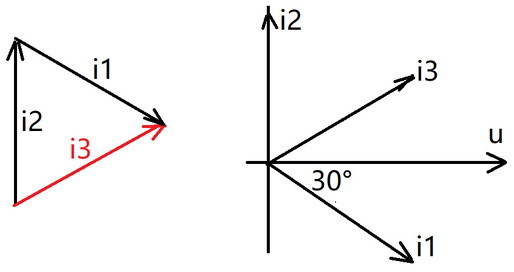

i3 = i1 + i2，且三者幅值相等，所以如左图，三个向量构成等边三角形；
故各电流、电压向量图为右图 。
2、xc = U/i2 = 100/10 = 10Ω；
R + xL = U/i1 = 10Ω；
∵ uL + uR = u，uR 与 i1 同向，uL 指向右上，与 i1 垂直，
∴ uL/uR = i1xL/(i1R) = xL/R = tan30° = 1/√3；
联立解得，xL = 5( √3 - 1 ) Ω；R = 5( 3 - √3 ) Ω 。
