STEP7 V5.5基本使用方法

很多人有会需要用到S7-300/S7-400 PLC，若要使用它们需要用到起对应的软件STEP7，在这里我讲一下STEP7 V5.5版本的基本使用方法。 工具/原料 电脑，STEP7 V5.5 方法/步骤 1 安装好STEP7之后会出现三个图标，如下图所示

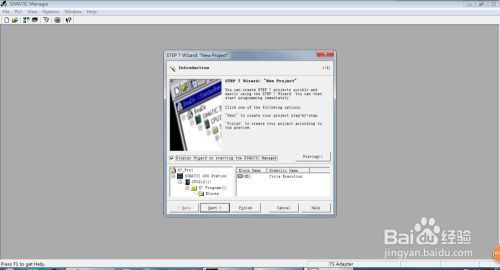

2 SIMATIC Manager就是STEP7编程界面，如下图所示，打开后，大家会看到软件自动弹处一个对话框，这个对话框就是工程建立的提示，一般可以通过此方法建立一个新工程。

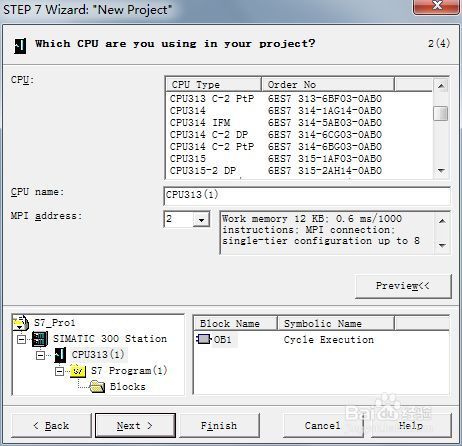

3 点击NEXT，出现如下图，此时需要CPU name需要选择与其对应S7-300/S7-400 PLC的CPU型号一样。MPI不需要改变。

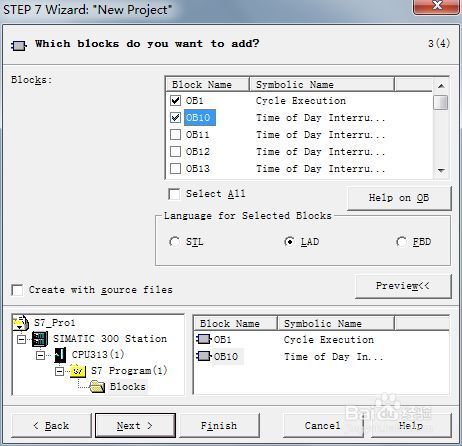

4 点击NEXT，出现如图，其中Blocks下拉框中，可以选择OB块，根据需要选择OB1以及OB100，通常只需要用到OB1。而Blocks下拉框下面是编程语言的选择，此时需要注意，我在这里选择的是梯形图语言也就是LAD，根据自己需要选择语言。

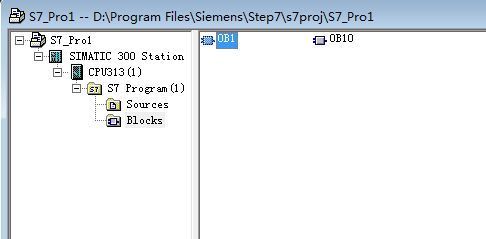

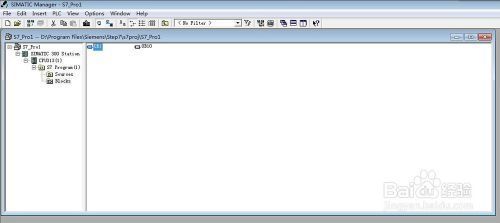

5 点击NEXT，然后FINISH，一个新的工程项目就成功建立了。出现如下工程界面。

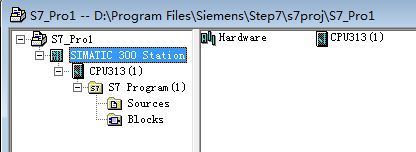

6 根据编程需要首先，是“硬件组态”，点击SIMATIC 300 Station,右边对话框中双击Hardware，就可以进行硬件组态了。

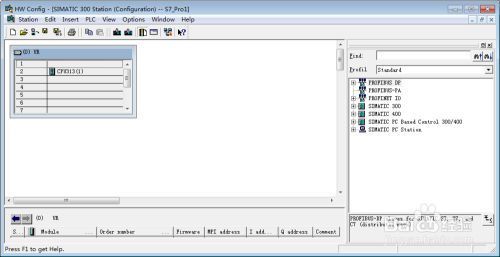

7 硬件组态需要根据用到的PLC进行组态的。根据PLC所有模块的型号和排列顺序，在硬件组态对话框的右边进行各个模块的添加。组态完成之后，点击确定~~~注意：若只是进行仿真，可以跳过硬件组态这一步骤。

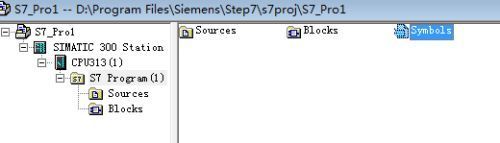

8 然后需要进行“地址分配表”的设定。点开S7 Program---双击Symbols

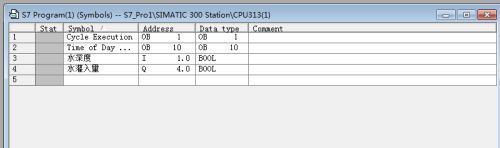

9 弹处地址分配表，此表主要是对编程地址和名称的定义。如图，我定义了一个输入I 1.0，和一个输出Q 4.0，并且定义了名称。当所有地址分配好之后，保存，并退出。

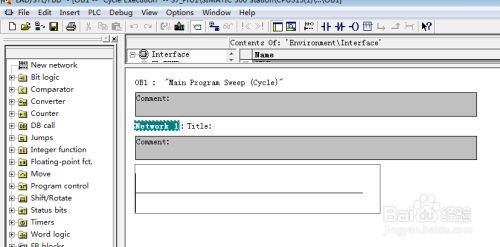

10 此时选择Blocks---双击OB1块，打开LAD编程界面。
