proteus中运行程序时为什么会出现2个虚拟示波器

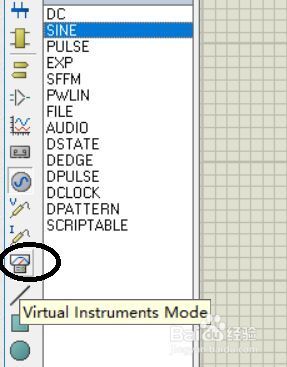

工具/原料 proteus 7 方法/步骤 1 打开proteus，在左侧工具栏中找到一个“仪表”图标，鼠标停留在该图标上会提示“Virtual Instruments Mode”，点击该图标会显示出一个“INSTRUMENTS”的界面，选择“OSCILLIOSCOPE”即“示波器”。

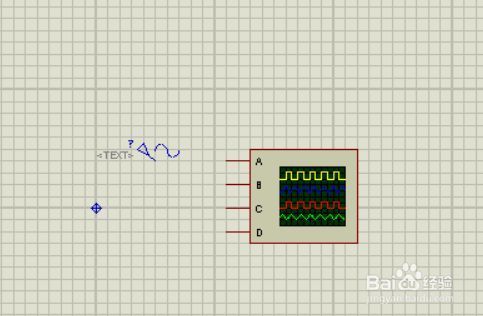

2 在工程空白位置点击可以防止一个示波器元件，每个示波器都有“A、B、C、D”四个通道，将需要测量的信号和对应通道连接即可。

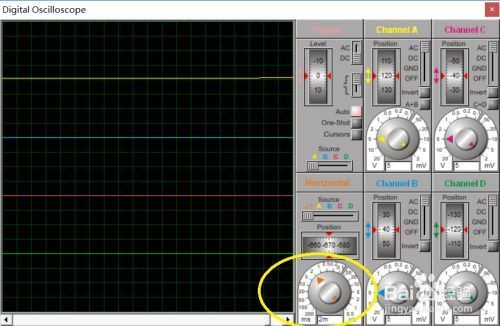

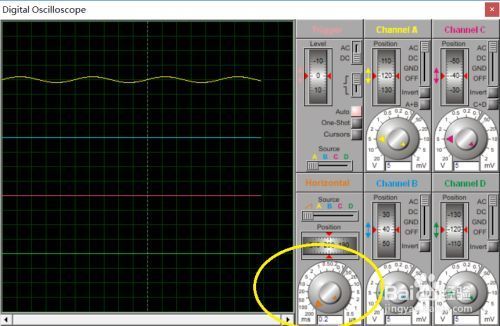

3 执行工程后软件会弹出一个示波器窗口，这个与实物示波器非常接近，操作起来就像操作实物一样，不过由于现实的是“模拟示波器”的界面，对于用惯了数字示波器的朋友估计会有点不习惯。左下角的旋钮以ms、us为单位，对应的是时间轴，鼠标左键点击该旋钮的三角形符号，可以移动选择时间轴，或者可以直接在左侧的波形区域滚动鼠标滚轮，改变时间轴。

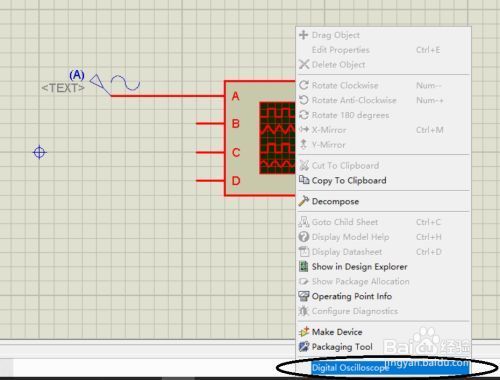

4 如果在工程运行过程中没有看到示波器窗口，那么很可能是不小心把它关闭了，这时候可以在工程运行后右击需要显示的示波器图标，然后选择“Digital Oscilloscope”。

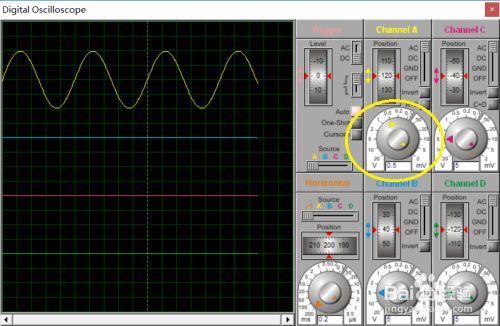

5 每个通道都有一个旋钮用来调节电压幅值，比如通道A对应于Channel A这一框，调节对应的旋钮可以改变对应通道的电压幅值。

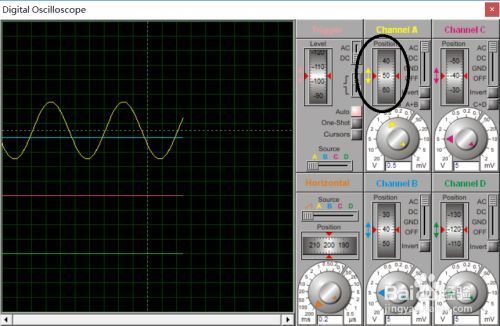

6 可以通过Position滚轮调节对应通道的垂直位置，滚轮的调节是鼠标左键按住Position下的滚动条上下拖动。

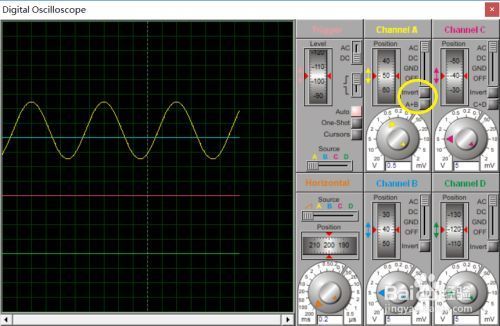

7 同时还支持波形翻转“Invert”，不同通道波形叠加“A+B”等操作，这个对于不同点的波形比较很有帮助。

注意事项 更多操作可以在实践过程中多实验，翻转仿真的示波器不会坏，参数调错了再添加一个新示波器就行。
