三维效果图怎样快速导入平面图

在三维制图中，为了使比例更加准确，我们往往会将cad图导入到3Dmax软件中进行建模。那么，3Dmax应该如何导入平面图呢？今天小编就给大家讲讲导入平面图的方法。

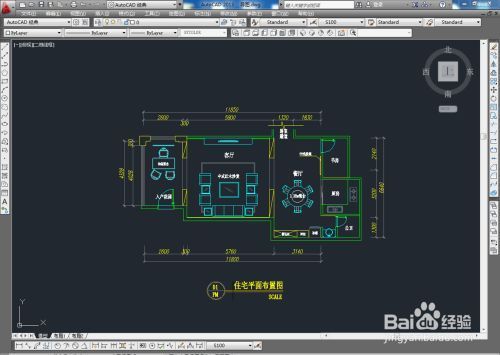

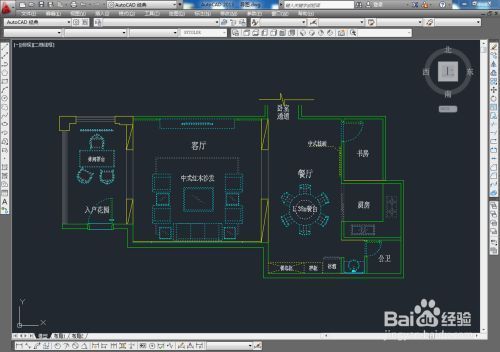

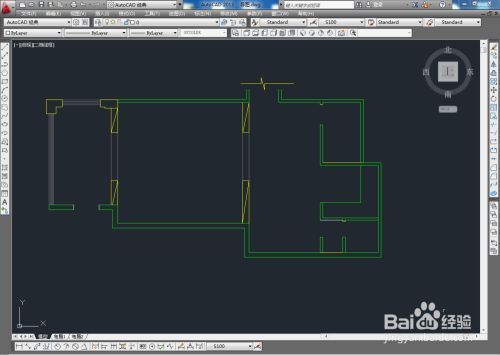

工具/原料 AutoCAD 2013 3Dmax2012 方法/步骤 1 打开AutoCAD 2013软件，将我们要导入的平面图源文件打开。打开后将图纸的标注、文字、门、家具选中，按【Del】键删除，只留下我们需要的墙和窗；

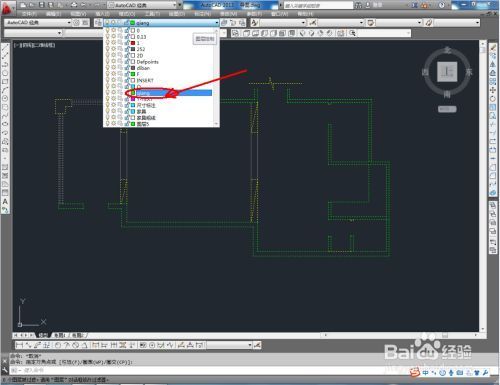

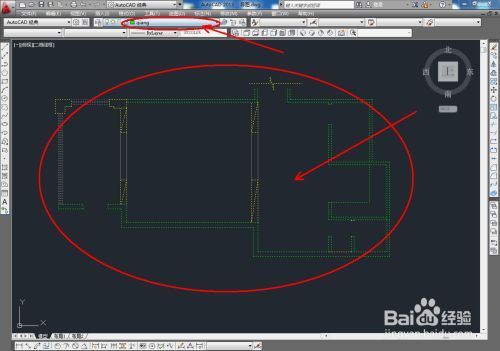

2 选中整个图形，点击上方图层管理，将所有的线条全部统一到同一个图层，按下键盘【W】键，弹出写块对话框，我们将【单位】改为毫米后保存；

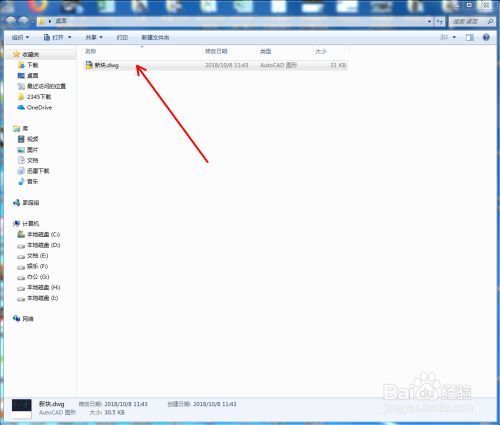

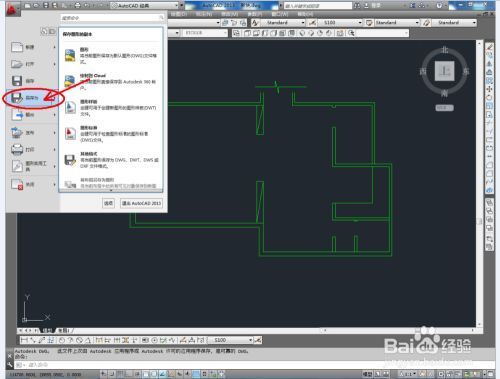

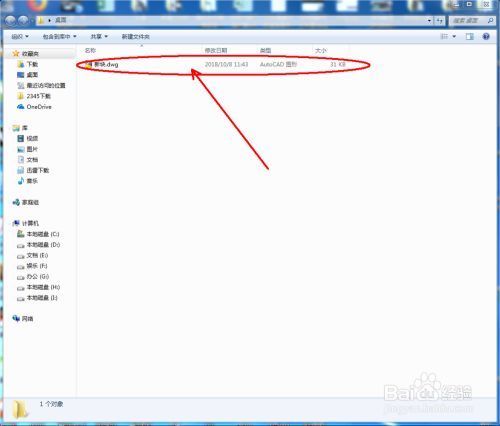

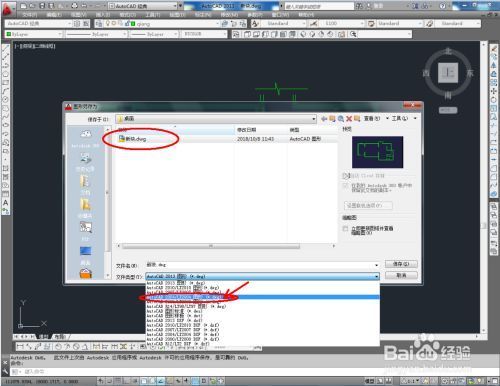

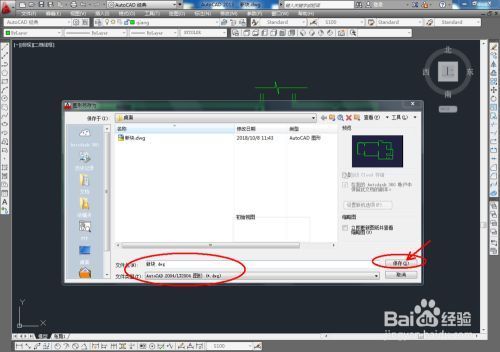

3 双击打开保存好的新快文件，点击【文件】-【存储为】将文件保存为AutoCAD 2014.dwg（因为AutoCAD低版本导入3Dmax软件较为合适）；

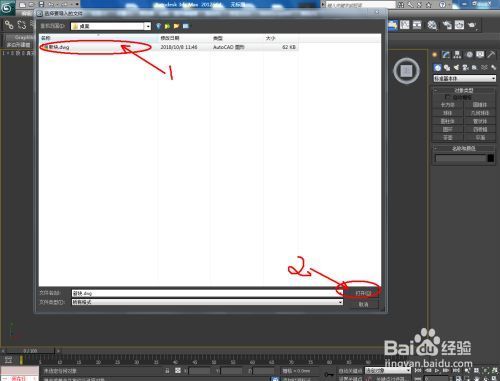

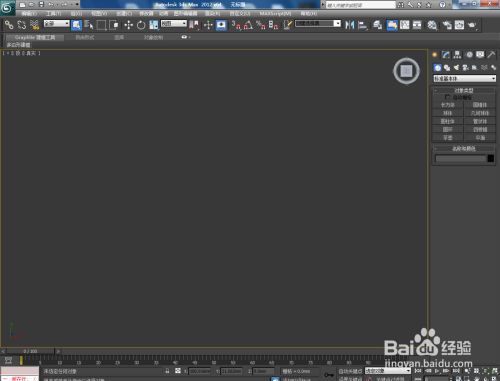

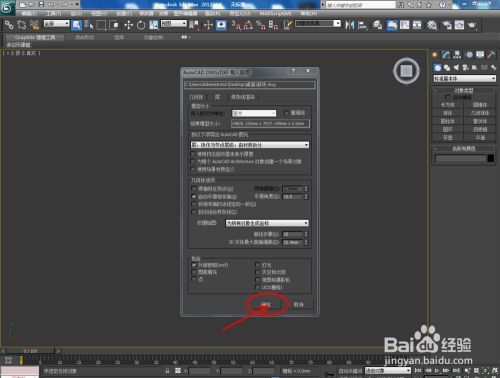

4 打开3Dmax2012软件，点击左上角软件图标，点击【导入】-【导入】，选择新块文件，点击【打开】，弹出对话窗口后，点击确定，平面图便导入了；

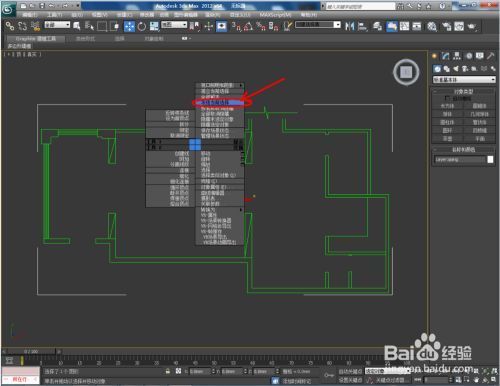

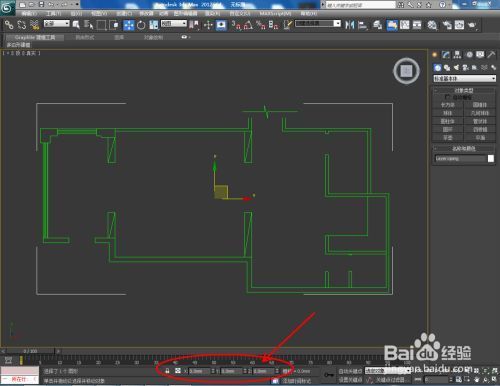

5 选择该平面图，将底部坐标值改为“0,0,0”后，点击鼠标右键，选择【冻结选定对象】，将平面图固定好，这样导入图纸就已经完成；

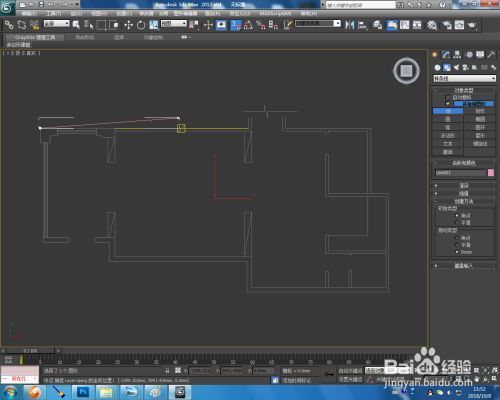

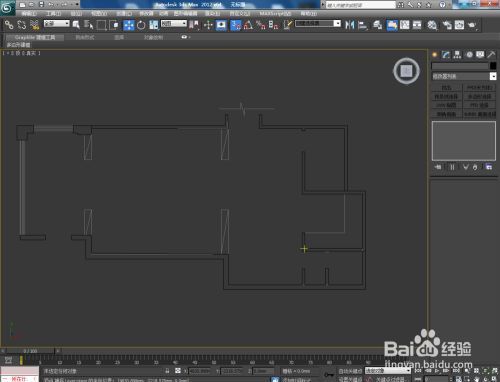

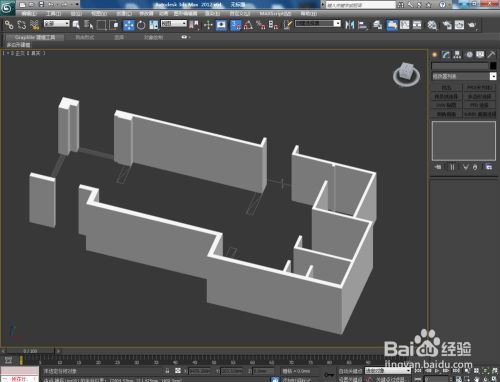

6 最后，我们就可以对平面图进行捕捉建模，使做出来的效果尺寸比例更加准确。
